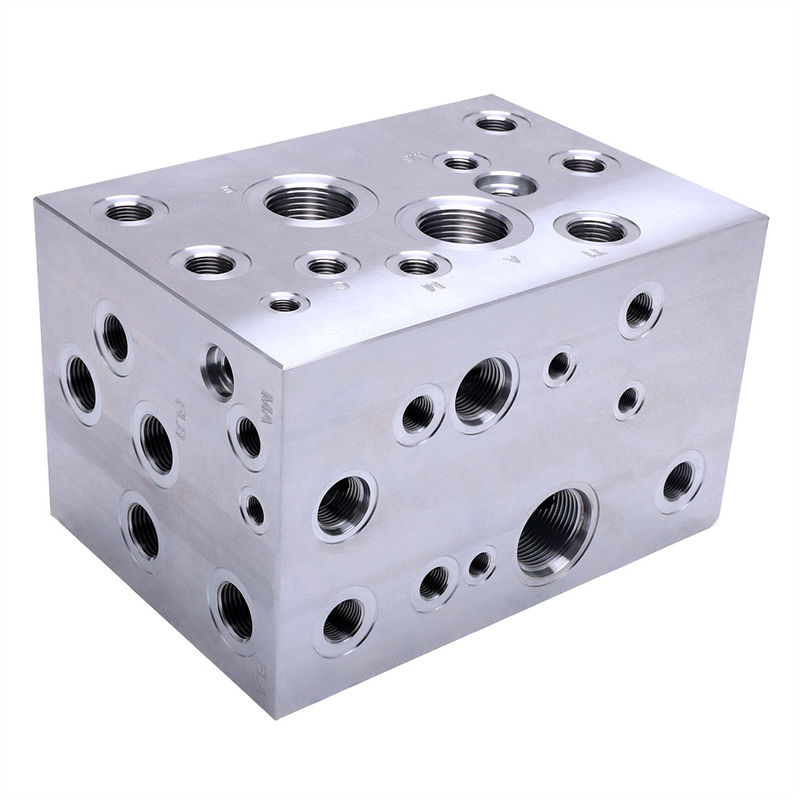

Применение гидравлических коллекторов с ЧПУ на экскаваторах
Гидравлические клапанные блоки служат центральным узлом управления в гидравлических системах экскаваторов, управляя распределением масла, регулированием давления и потока, а также координируя логику работы. Интегрируя несколько групп клапанов, они упрощают соединения трубопроводов, минимизируют риски утечек и обеспечивают точное управление функциями экскаватора, включая копание, вращение и перемещение.
Типы и функции гидравлических клапанных блоков
Главный клапанный блок - основной контроллер работы машины
Главный клапанный блок является основой гидравлической системы экскаватора, непосредственно управляя направлением, давлением и потоком в основной масляной магистрали для управления ковшом, стрелой, рукоятью, поворотной платформой и механизмами передвижения.
- Интегрированные компоненты: Главные клапаны управления направлением, главные предохранительные клапаны, клапаны пополнения нагрузки и клапаны регулирования потока
- Управление стрелой: Управляет подъемом, опусканием и позиционированием, регулируя скорость для стабильной работы при больших нагрузках
- Управление рукоятью и ковшом: Координирует выдвижение/втягивание рукояти и копание/опрокидывание ковша с компенсацией давления для стабильной мощности
- Управление вращением: Регулирует направление и скорость вращения платформы, включая буферные клапаны для минимизации гидравлических ударов
- Управление передвижением: Независимо управляет движением левой/правой гусеницы с возможностью переключения высокой/низкой скорости
- Защита системы: Главные предохранительные клапаны устанавливают максимальное давление в системе (30-35 МПа), а перегрузочные клапаны предотвращают кавитацию
Пилотный клапанный блок - источник управляющего сигнала
Используя масло низкого давления (2-5 МПа), пилотный клапанный блок преобразует управляющие входные сигналы оператора в гидравлические сигналы, которые приводят в действие главные клапаны управления направлением.
- Интегрированные компоненты: Пилотные клапаны управления направлением, пилотные предохранительные клапаны и обратные клапаны
- Преобразование операций: Преобразует перемещение механической рукоятки в пропорциональные гидравлические управляющие сигналы
- Точное управление: Обеспечивает бесступенчатое регулирование скорости посредством пропорционального перемещения золотника главного клапана
- Защита цепи: Пилотные предохранительные клапаны защищают от повреждений, вызванных чрезмерным рабочим усилием
Вспомогательные клапанные блоки - поддержка специализированных функций
Эти клапанные блоки обеспечивают специализированное управление определенными вспомогательными функциями и работают совместно с главным клапанным блоком.
- Клапан буфера вращения: Снижает гидравлические удары во время циклов запуска/остановки платформы
- Клапан ограничения скорости передвижения: Предотвращает быстрое движение во время работы, обеспечивая эффективное перемещение
- Клапан удержания стрелы: Поддерживает положение стрелы, чтобы предотвратить опускание и обеспечить безопасность подъема
- Клапан для гидромолота/захвата: Управляет вспомогательными функциями инструмента, включая частоту работы гидромолота и работу захвата
Материалы и критерии выбора гидравлических клапанных блоков
Гидравлические клапанные блоки экскаваторов должны выдерживать высокое давление (30-40 МПа), частую вибрацию и коррозию масла, сохраняя при этом точные допуски внутренних проходов (≤0,02 мм). При выборе материала приоритет отдается прочности, устойчивости к давлению, обрабатываемости и коррозионной стойкости.
Конструкционная сталь 45# высокого качества (основной материал)
Обладая пределом прочности при растяжении ≥600 МПа и пределом текучести ≥355 МПа, этот материал обеспечивает отличную обрабатываемость и экономичность. Термическая обработка обеспечивает твердость HB220-250, а хонингование обеспечивает шероховатость масляного канала ≤0,8 мкм. Используется в более чем 90% главных и пилотных клапанных блоков экскаваторов.
Конструкционная легированная сталь 27SiMn (применение при высоком давлении)
Обеспечивая предел прочности при растяжении ≥835 МПа и превосходную ударную вязкость, этот сплав подходит для тяжелых условий эксплуатации. Термическая обработка и локальное упрочнение поверхности (HRC50-55) повышают износостойкость. Идеально подходит для больших экскаваторов (20+ тонн) и клапанных блоков, предназначенных для гидромолотов.
Алюминиевый сплав (легкие решения)
Алюминий 6061-T6 обеспечивает 1/3 веса стали с отличной коррозионной стойкостью после анодирования. Хотя предел прочности при растяжении ниже (≥310 МПа), он хорошо подходит для пилотных и вспомогательных клапанных блоков для небольших экскаваторов (менее 6 тонн), работающих при ≤20 МПа.
Нержавеющая сталь (коррозионностойкие применения)
Нержавеющая сталь 304 или 316 обеспечивает исключительную коррозионную стойкость в суровых условиях. Несмотря на более низкую твердость и более сложную обработку, она необходима для клапанных блоков в горнодобывающей, прибрежной и коррозионной промышленности.
Производственные спецификации
| Процесс |
Фрезерование, сверление, нарезание резьбы, шлифование, полировка, удаление заусенцев с ЧПУ |
| Допуск |
±0,002-±0,005 или в соответствии со спецификациями заказчика со 100% контролем качества |
| Обработка поверхности |
Пескоструйная обработка, анодирование, порошковое покрытие, гальваническое покрытие, полировка, электрофорез, гальванизация, PVD-покрытие |
| Испытательное оборудование |
CMM, измеритель высоты, микрометр, калибр-пробка, твердомер, измерение шероховатости |
| Спецификация |
OEM-сервис строго в соответствии с чертежами и образцами |
| Применение |
OEM-обработка с ЧПУ, горнодобывающее оборудование, компоненты машин, детали для грузовиков, автозапчасти, промышленные компоненты |
| Формат чертежа |
2D (PDF/CAD) 3D (IGES/STEP) |
Гарантия качества и производственные возможности
- Высококвалифицированная рабочая сила, работающая в рамках структурированных систем управления
- Быстрое реагирование и поддержка по всем запросам клиентов
- Более 10 лет профессионального опыта производства, обеспечивающего качество продукции
- Значительные производственные мощности для удовлетворения требований по объему
- Строгие стандарты качества, поддерживаемые в гигиеничных производственных условиях
- Комплексный процесс контроля качества:
- Входной контроль качества (IQC) - проверка сырья
- Контроль качества в процессе производства (IPQC) - проверки на этапах производства
- Окончательный контроль качества (FQC) - проверка готовой продукции
- Контроль качества на выходе (OQC) - 100% проверка перед отправкой
- Специализированное послепродажное обслуживание и поддержка
Резюме
Конструкция гидравлического клапанного блока и выбор материала сочетают функциональные требования с условиями эксплуатации. Главные клапанные блоки отдают приоритет прочности и устойчивости к давлению, используя сталь 45# или 27SiMn, пилотные клапанные блоки балансируют точность и стоимость со сталью 45#, в то время как вспомогательные клапанные блоки используют сталь или алюминий в зависимости от подключения инструмента и соображений веса. Методы обработки, включая термическую обработку и хонингование, критически влияют на производительность, где недостаточная точность масляного канала или качество поверхности могут привести к проблемам в работе и утечкам.
